75KW一控四双面开门带空开和交流的变频柜

空气开关，简称空开，又名空气断路器，是断路器的一种。是一种只要电路中电流超过额定电流就会自动断开的开关。空气开关是低压配电网络和电力拖动系统中非常重要的一种电器，它集控制和多种保护功能于一身。除能完成接触和分断电路外，还能对电路或电气设备发生的短路、严重过载及欠电压等进行保护，同时也可以用于不频繁地启动电动机，适用于不频繁启动场合。

接触器分为交流接触器（电压AC）和直流接触器（电压DC），在电工学上，其工作原理是：当接触器线圈通电后，线圈电流会产生磁场，产生的磁场使静铁芯产生电磁吸力吸引动铁芯，并带动交流接触器点动作，常闭触点断开，常开触点闭合，两者是联动的。当线圈断电时，电磁吸力消失，衔铁在释放弹簧的作用下释放，使触点复原，常开触点断开，常闭触点闭合。 从其工作原理可以看出，接触器可以频繁的开断，机械寿命甚至达到上百万次，但是其没有短路和过载保护功能。

电机控制，一般要求频繁操作，此时接触器的优点就发挥出来了。 另外，接触器的工作电压一般在85%-110%额定电压，也就说空开配接触器相当于回路带了欠压保护功能，这对于电动机的保护是非常有好处的。由此可见，在控制回路中，空开和接触器一起使用，二者结合能更好的保护电机。

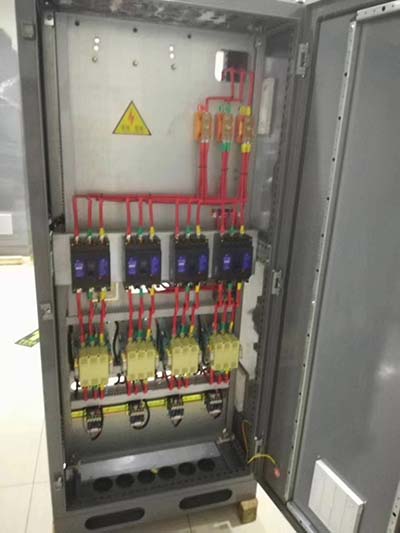

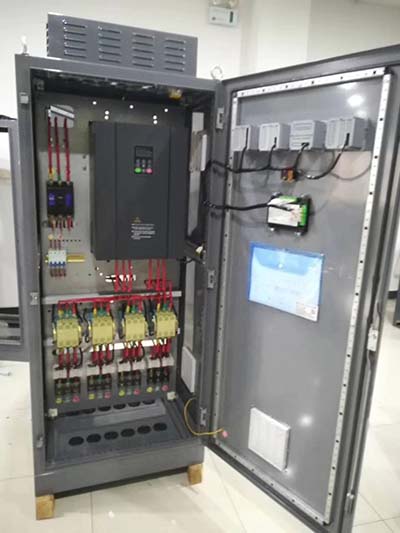

如图所示，上海北弗生产的75KW一控四变频柜就是空开与接触器一起使用，加上北弗的通用型变频器及其它的元件，使变频器拥有了当电网电压变化时自动保持输出电压恒定的功能，让电机具有过载、空载（干转）、缺相、短路、过/欠压延时启动等保护。

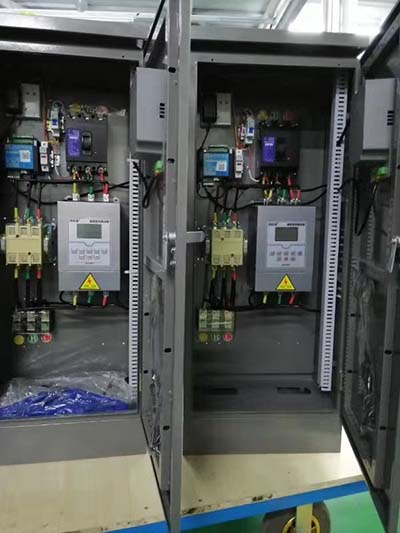

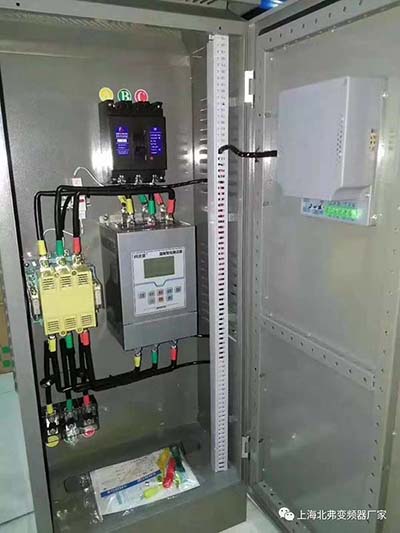

带空开和交流的软启动柜
